开源图表框架MPAndroidChart - LineChart的简单使用

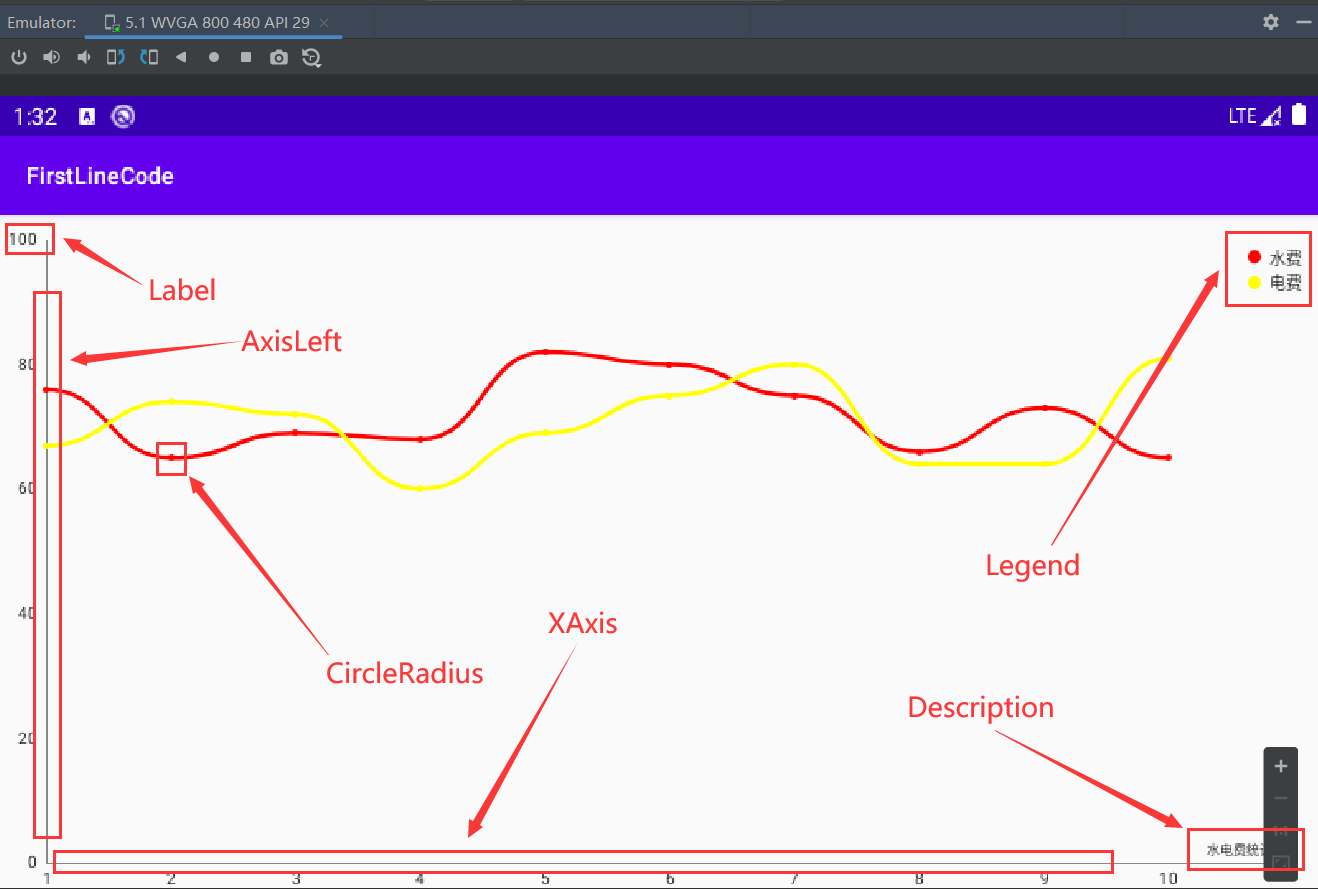

效果图及属性标识

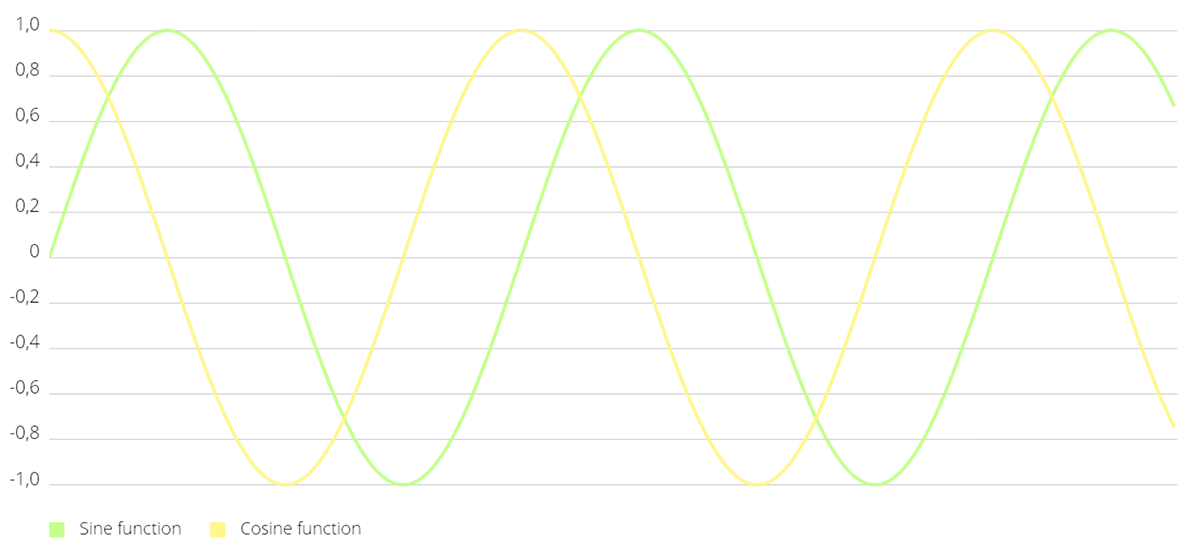

关于MPAndroidChart

GitHub地址：MPAndroidChart

以下是官方描述：

A powerful ? Android chart view / graph view library, supporting line- bar- pie- radar- bubble- and candlestick charts as well as scaling, panning and animations.

译：一个强大的?Android图表视图/图形视图库，支持线-条-饼-雷达-气泡-烛台图表以及缩放，平移和动画。

添加依赖

在项目的 build.gradle 文件中添加所需工件的依赖项：

repositories {
    maven { url 'https://jitpack.io' }
}

在应用或模块的 build.gradle 文件中添加所需工件的依赖项：

dependencies {
    implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0'
}

LineChart 控件的使用

在xml中使用

activity_line_chart.xml

<?xml version="1.0" encoding="utf-8"?>
<com.github.mikephil.charting.charts.LineChart xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/lineChart"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

</com.github.mikephil.charting.charts.LineChart>

在Activity中使用

LineChartActivity.kt

import android.graphics.Color
import com.example.firstlinecode.R
import com.example.firstlinecode.base.BaseActivity
import com.example.firstlinecode.utils.getMainHandler
import com.github.mikephil.charting.components.AxisBase
import com.github.mikephil.charting.components.Legend
import com.github.mikephil.charting.components.Legend.*
import com.github.mikephil.charting.components.XAxis
import com.github.mikephil.charting.data.Entry
import com.github.mikephil.charting.data.LineData
import com.github.mikephil.charting.data.LineDataSet
import com.github.mikephil.charting.formatter.ValueFormatter
import kotlinx.android.synthetic.main.activity_line_chart.*
import java.util.*
import kotlin.concurrent.timerTask

class LineChartActivity : BaseActivity() {

    private val timer: Timer = Timer()

    override fun getLayoutResId() = R.layout.activity_line_chart

    override fun initView() {
        initLineChart()
    }

    /**
     * 初始化 LineChart 的属性
     */
    private fun initLineChart() {
        lineChart.run {
            // 将此设置为true，可以通过双击图表来放大，默认值：启用
            isDoubleTapToZoomEnabled = false
            // 设置是否启用X轴的缩放，默认值：启用
            isScaleXEnabled = false
            // 设置是否启用Y轴的缩放，默认值：启用
            isScaleYEnabled = false
        }
        // 图例，即默认显示在图表左下角的那个东西
        lineChart.legend.run {
            // 设置图例的水平对齐方式，默认为：LegendHorizontalAlignment.LEFT
            horizontalAlignment = LegendHorizontalAlignment.RIGHT
            // 设置图例的垂直对齐方式，默认为：LegendVerticalAlignment.BOTTOM
            verticalAlignment = LegendVerticalAlignment.TOP
            // 设置在图表内部绘制，默认为 false
            setDrawInside(true)
            // 图例中单个的形状，默认是正方形，是个枚举且有六个取值：NONE、EMPTY、DEFAULT、SQUARE、CIRCLE、LINE
            form = Legend.LegendForm.CIRCLE
            // 默认是横向排列的，和 LinearLayout 类似
            orientation = LegendOrientation.VERTICAL
        }
        // 描述，即右下角所展示的文字
        val description = lineChart.description
        // 如果不想显示描述，可以通过禁用或者将描述的文字设置为空字符串（默认启用，且默认值为："Description Label"）
        description.text = "水电费统计表"
        // description.isEnabled = false
        // description.text = ""
        // 描述的默认对齐方式为右边，是个枚举类且有三个取值：LEFT、 CENTER、 RIGHT
        // description.textAlign = Paint.Align.RIGHT
        // 通过查看源码，xAxis、axisLeft、axisRight 属性在创建 LineChart 的时候就被初始化了，所以是不为空的
        lineChart.xAxis.run {
            // 设置绘制网格线（默认为：true）
            setDrawGridLines(false)
            // 设置x标签的位置，是个枚举类型且有五个取值：TOP、 BOTTOM、 BOTH_SIDED、 TOP_INSIDE、 BOTTOM_INSIDE
            // 一般情况下都是设置为底部
            position = XAxis.XAxisPosition.BOTTOM
            // X轴的最小值
            axisMinimum = 0f
            // X轴的最大值
            axisMaximum = 10f
            // 标签的个数
            labelCount = 10
            // 设置用于格式化轴标签的格式化程序，如果没有设置的话会有默认的格式化程序，但这不是我们想要的
            valueFormatter = object : ValueFormatter() {
                /**
                 * 可以通过重写此方法格式化X轴的标签，给哪个轴设置就格式化哪个轴。
                 */
                override fun getAxisLabel(value: Float, axis: AxisBase): String {
                    val realValue = value.toInt()
                    // 如果不在我们的数值范围，那就设置为空字符串，这样在这个位置上就不会显示任何文字
                    // Kotlin 允许 if 语句有返回值，返回值就是 if 语句每个条件中最后一行代码的返回值
                    // 因为我们数据的下标是从 0 开始的，所以需要 +1
                    return if (realValue <= -1 || realValue >= 10) "" else (realValue + 1).toString()
                }
            }
        }
        // 左边的 Y 轴：没有网格线，最小值是 0 ，最大值是 100
        lineChart.axisLeft.run {
            // 将此设置为true以启用为该轴绘制网格线，默认值：启用
            setDrawGridLines(false)
            axisMinimum = 0f
            axisMaximum = 100f
        }
        // 我们一般使用的折线图都是没有右边的 Y 轴的，所以我们禁用掉，否则看起来不太好看
        lineChart.axisRight.isEnabled = false
    }

    override fun initData() {
        // 这里我们是为了让数据动起来，一般情况下都是静态的图表
        timer.schedule(timerTask {
            // 如果当前 Activity 已经销毁了就不用再创建数据和更新UI了
            if (isDestroyed.not()) {
                // 切换回主线程执行更新UI的操作
                getMainHandler().post {
                    createLineChartData()
                }
            }
        }, 0, 1000)
    }

    /**
     * 创建并设置 LineChart 的数据，否则是默认样式
     */
    private fun createLineChartData() {
        // Entry 描述了一个坐标的概念，具有 x和y的属性。相当于数学坐标系中的（x, y）
        // 而用 List 存储的 Entry 则描述了一条线，因为线是由无数个点连成的（在这里是关键点的坐标，
        // 坐标与坐标之间绘制时会自动帮我们连起来）
        // 我们定义了两个存储 Entry 的 List ，所以最终绘制出来就会是一个有两条折线的图表
        val lineEntryListOne = mutableListOf<Entry>()
        val lineEntryListTwo = mutableListOf<Entry>()
        // 使用 repeat 函数可以进行多次的循环，相当于Java中的 for (int i=0; i<10; i++)
        repeat(10) {
            // 此处的 it 是在此上下文的别名，相当于我们使用Java中 for 循环的临时变量 i
            // Y 轴生成 [70, 100) 区间的随机数
            lineEntryListOne.add(Entry(it.toFloat(), (60 until 85).random().toFloat()))
            lineEntryListTwo.add(Entry(it.toFloat(), (60 until 85).random().toFloat()))
        }
        // 折线图数据集的基础数据集，需要将这两条线的数据使用 LineDataSet 对象包装起来
        val lineDataSetOne = LineDataSet(lineEntryListOne, "水费")
        val lineDataSetTwo = LineDataSet(lineEntryListTwo, "电费")
        lineDataSetOne.run {
            // 这条折线的颜色
            color = Color.RED
            // 关键坐标点的圆心颜色
            setCircleColor(Color.RED)
            // 默认半径为 4f ，最小半径为 1f ，如果小于 1f 会抛出异常
            circleRadius = 2.toFloat()
            // 不绘制圆外围的圆环
            setDrawCircleHole(false)
            // 设置LineDataSet的绘图模式为贝塞尔模式，默认为 LineDataSet.Mode.LINEAR ，
            // 是个枚举类型且有四个取值：LINEAR、STEPPED、CUBIC_BEZIER、HORIZONTAL_BEZIER
            mode = LineDataSet.Mode.HORIZONTAL_BEZIER
        }
        lineDataSetTwo.run {
            color = Color.YELLOW
            setCircleColor(Color.YELLOW)
            circleRadius = 2.toFloat()
            setDrawCircleHole(false)
            mode = LineDataSet.Mode.HORIZONTAL_BEZIER
        }
        // 数据对象，该对象封装与线图关联的所有数据，就是整个图表的数据
        val lineData = LineData(lineDataSetOne, lineDataSetTwo)
        // 为图表设置一个新的数据对象。数据对象包含所有的值 和显示所需的信息
        lineChart.data = lineData
        // 设置不绘制所有坐标上的值，这个并不是唯一的解决方法
        lineData.setDrawValues(false)
        // 进行界面的重绘，以展示新的数据
        lineChart.invalidate()
    }

    override fun onDestroy() {
        super.onDestroy()
        timer.cancel()
    }
}

总结

LineChart的使用并不复杂，只需要理解清楚Entry、List、LineDataSet、LineData之间的关系即可。
